Gootstukken

FAKRO gootstukken zijn een essentieel onderdeel voor het correct installeren van dakramen. Ze zorgen voor een waterdichte aansluiting met het dakmateriaal. Het nut van een gootstuk is het afvoeren van regenwater van het dakraam en bescherming tegen weersomstandigheden. Ze kunnen gebruikt worden met alle mogelijke dakraamtypen en het is tevens mogelijk om gootstukken in blokcombinaties met elkaar te combineren.

FAKRO heeft een ruim assortiment van verschillende gootstukken, omdat er vele type dakbedekkingen zijn. FAKRO gootstukken zijn gefabriceerd van aluminium, permanent beschermd met een polyester laklaag. De standaard kleur is RAL 7022, dat past bij vrijwel elke dakbedekking. FAKRO dakramen kunnen ingebouwd worden in drie verschillende inbouwdiepten:

  • N (+3cm)
  • V (0cm)
  • J (-3cm)

Kijk in het onderstaande overzicht voor het juiste gootstuk door te kijken naar het type dakbedekking dat bij uw situatie past.

Gootstuk voor sterk geprofileerde dakbedekking EHV-P

Het EHV-P gootstuk garandeert een waterdichte aansluiting tussen het FAKRO dakraam en vrijwel elk type sterk geprofileerde dakbedekking. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Profielhoogte dakbedekking: maximaal 90 mm
Afwerking: plakrand aan onderzijde loodslab

Elementen

1 — loodslabbe
2 — zijgoten
3 — bovenkap
4 — klemmetjes
5 — afwateringsgootje
6 — afdichtingschuim

Extra isolerend gootstuk voor geprofileerde dakbedekking EHV-PT Thermo

Het universele gootstuk EHV-PT Thermo met een extra thermische isolatie garandeert een uitstekende structurele oplossing voor een waterdichte aansluiting tussen het FAKRO dakraam en vrijwel elk type geproflieerde dakbedekking.

Het EHV-PT Thermo gootstuk maakt isolatie van de dakramen mogelijk boven het niveau van de panlatten. Het gootstuk is voorzien van een aan de binnenkant gekleefde elastische thermische isolatie die tegen het raamkader komt te zitten en na plaatsing een thermo-isolerend kader vormt. Het hiervoor gebruikte neopreenschuim is gekenmerkt door een zeer lage A-waarde.
Het thermo gootstuk isoleert het dakraam rondom en draagt daardoor bij tot een aanzienlijke verbetering/verlaging van de warmtetransmissiecoëfficient. Afhankelijk van het dakraamtype kunnen zelfs tot 15% betere waarden worden gerealiseerd. Het EHV-PT Thermo gootstuk beperkt het warmteverlies, verhindert het ontstaan van koudebruggen, zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Het EHV-PT Thermo gootstuk is bestemd voor alle dakramen, zowel hout als kunststof. Het gootstuk is universeel en kan bij alle geprofileerde dakbedekkingen (pannen) tot een profielhoogte van 90 mm gebruikt worden.

Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Profielhoogte dakbedekking: maximaal 90 mm
Afwerking: plakrand aan onderzijde loodslab
Dikte isolatie: 22 mm

Het EHV-PT Thermo is rondom voorzien van 22 mm isolatiemateriaal, waardoor het in combinatie met de FAKRO FTT dakramen uitermate geschikt is voor passiefhuizen.

Gootstuk voor vlakke dakbedekking ELV

Het ELV gootstuk garandeert een waterdichte aansluiting tussen het FAKRO dakraam en vrijwel elk type vlakke dakbedekking. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.



Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Montage: om en om ingelegd (loketvorm)
Afwerking: plakrand aan de onderste afdekkap

Elementen

1 — onderste afdekkap
2 — zijgoten
3 — bovenkap
4 — afwateringsgootje

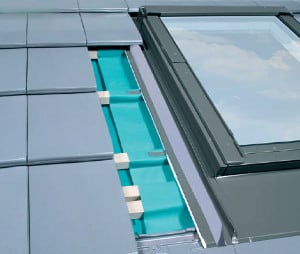

Gootstuk voor vlakke pannendak EZV-F

Het EZV-F gootstuk garandeert een waterdichte aansluiting tussen het FAKRO dakraam en de vlakke pan. Het gootstuk is voorzien van een speciale waterkering, waardoor de vlakke pan strak en vlak langs het dakraam blijft liggen en niet op gaat staan. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Profielhoogte dakbedekking: maximaal 45 mm
Afwerking: plakrand aan onderste afdekkap

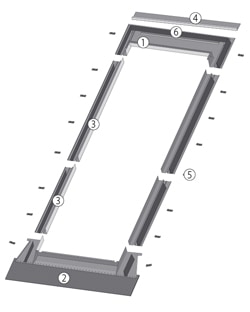

Elementen

1 – bovenkap
2 – onderste afdekkap
3 – zijgoten
4 – afwateringsgootje
5 – klemmetjes

Gootstuk voor vlakke overlappende dakbedekking, dikke leien EGV

Het EGV gootstuk garandeert een waterdichte aansluiting tussen het FAKRO dakraam en vrijwel elk type vlakke overlappende dakbedekking. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Montage: om en om ingelegd (loketvorm)
Afwerking: plakrand aan de onderzijde afdekkap

Elementen

1 — onderste afdekkap
2 — zijgoten
3 — bovenkap
4 — afwateringsgootje

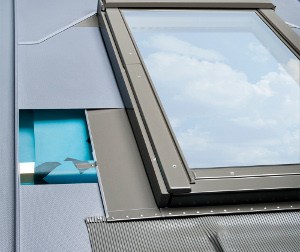

Gootstuk voor vlakke metalen dakbedekking, met loodslabbe EBV-P

Het EBV-P gootstuk garandeert een waterdichte aansluiting tussen het FAKRO dakraam en de vlakke metalen dakbedekking. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Afwerking: plakrand aan onderzijde loodslab

Elementen

1 — bovenkap
2 — onderste afdekkap met loodslabbe
3 — zijgoten
4 — afwateringsgootje

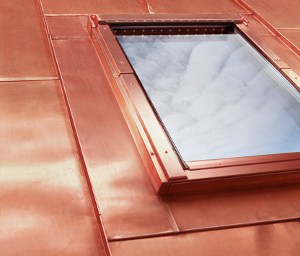

Gootstuk voor vlakke metalen dakbedekking, gefelsd EEV

Het EEV gootstuk garandeert een waterdichte aansluiting tussen het FAKRO dakraam en een gefelsde vlakke metalen dakbedekking van koper of titaanzink. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Materiaal: titaanzink of koper
Kleur: standaard of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Montage: felstechniek

Elementen

1 — onderste afdekkap
2 — zijgoten
3 — bovenkap

Gootstuk voor rieten dakbedekkingen ETV

In samenwerking met de Vakfederatie Rietdekkers heeft FAKRO een speciaal gootstuk ontwikkeld dat uitermate geschikt is voor inbouw van FAKRO dakramen in rieten daken. Het ETV gootstuk is op meerdere punten aangepast, zodat de geijkte problemen die ontstaan bij het indekken van een dakraam in riet voorgoed tot het verleden behoren.

  • Gemakkelijk vrij indekken van het dakraam zonder kans op lekkages te vergroten, dankzij extra brede gootstukken. Óók bij screens en rolluiken. Het volledig indekken van het dakraam is ook mogelijk.
  • De hogere waterkering voorkomt kans op lekkages.
  • Riet kan goed worden bevestigd, dankzij volledig rechte zijkanten.
  • Bij de ETV gootstukken worden montagebeugels meegeleverd, die voorkomen dat de gootstukken kantelen tijdens het indekken. Deze beugels zijn tevens geschikt voor het schuin plaatsen van het dakraam ten opzichte van de onderconstructie.
  • Voor het voorkomen van vochtvorming onder het riet, wordt standaard een waterdichte, dampremmende binnenkraag meegeleverd.

Uitvoeringen
De wensen bij het plaatsen van een dakraam in riet verschillen per gebruiker. ETV gootstukken zijn daarom leverbaar in een groot aantal uitvoeringen.

De rietgootstukken zijn leverbaar voor iedere standaardmaat en tevens verkrijgbaar in een koperuitvoering en ‘retrolook’, uitgevoerd in zwart.

Materiaal: aluminium met polyester laklaag of koper
Kleur: standaard antraciet RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Profielhoogte dakbedekking: maximaal 90 mm
Afwerking: plakrand aan onderzijde loodslab (ETV-P) of metalen plaat (ETV-B)
Afgewerkt met een loodslabbe, voorzien van een goede hechtende plakstrip voor een bevestiging op pannen.
Afgewerkt met een onderplaat van extra dik aluminium voor een verhoogde stijfheid en aan beide zijden v.v een waterkering.

Elementen ETV-P

1 — afwateringsgootje
2 — bovenkap
3 — zijgoten
4 — klemmetjes
5 — loodslabbe

Elementen ETV-B

1 — afwateringsgootje
2 — bovenkap
— zijgoten
4 — klemmetjes
5 — metalen onderplaat

Gootstuk voor balkondakraam E__/G

De gootstukken E__/G zijn ontwikkelt voor het balkondakraam FGH-V Galeria. Op deze manier zorgt het gootstuk voor een waterdichte aansluiting tussen andere FAKRO dakramen en vrijwel elk type sterk geprofileerde dakbedekking. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype. De gootstukken zijn gemerkt met de letter G wat staat voor Galeria. De gootstukken hebben dezelfde eigenschappen als de gootstukken waar geen /G voor staat.

Onderstaande gootstukken zijn leverbaar voor het balkondakraam:

  • EHV-P / G – geprofileerde dakbedekking tot 90 mm profielhoogte,
  • ELV / G – vlakke overlappende dakbedekking tot 5 mm dikte,
  • EHV-PT Thermo / G – geprofileerde dakbedekking tot 90 mm profielhoogte met extra isolatie.

Elementen

1 — bovenkap
2 — loodslabbe
3 — zijklemmetjes met afdichtingsschuim
4 — afwateringsgootje
5 — klemmetjes
6 — steunprofiel

Gootstuk voor uitstapdakraam E_W

Het E_W gootstuk garandeert een waterdichte aansluiting tussen het FAKRO uitstapdakraam en vrijwel elk type sterk geprofileerde dakbedekking (EHW) of vlakke overlappende dakbedekking (ELW). Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 15° en 90°
Profielhoogte dakbedekking tbv EHW: maximaal 90 mm
Montage ELW: om en om gelegd (loketvorm)
Afwerking EHW: plakrand aan onderzijde loodslab
Afwerking ELW: plakrand aan onderzijde afdekkap

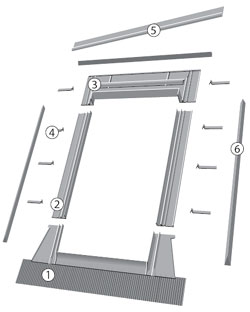

Elementen EHW

1 — loodslabbe
2 — zijgoten
3 — bovenkap
4 — klemmetjes
5 — afwateringsgootje
6 — afdichtingsschuim

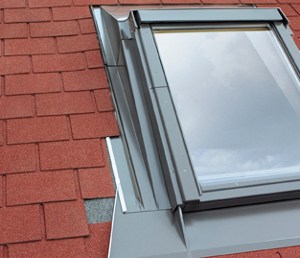

Gootstuk voor een dakhelling tussen 10◦ en 75◦ E_A

Het E_A gootstuk verhoogt de hellingsgraad van het dakraam met 10° ten opzichte van het dak. Het garandeert een waterdichte aansluiting tussen het FAKRO dakraam en vrijwel alle soorten dakbedekking. Het gootstuk zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.

Ideaal toe te passen in dakhellingen met een kleine hellingshoek, bijv. in de aanbouw of mansarde dak.

Het E_A gootstuk is verkrijgbaar in 2 uitvoeringen:

  • ESA: voor vlakke dakbedekking met een profielhoogte van 10mm (2x5mm),
  • EHA-P: voor geprofileerde dakbedekking tot 90mm profielhoogte.
Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Dakhelling: tussen 10° en 75°
Afwerking: plakrand aan onderste afdekkap (ESA), plakrand aan onderzijde loodslab (EHA-P)

Elementen

1 — loodslabbe (EHA-P), afdekkap (ESA)
2 — zijgoten
3 — bovenkap
4 — klemmetjes
5 — afwateringsgootje
6 — afdichtingschuim

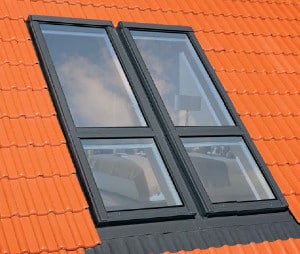

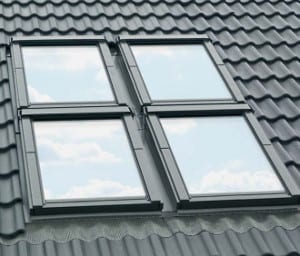

Gootstukken voor combinatiesystemen

FAKRO heeft een uniek koppelsysteem ontwikkeld. FAKRO dakramen kunnen hierdoor in vrijwel elke combinatie worden geplaatst. Dakramen met dezelfde hoogte worden horizontaal met elkaar gecombineerd en dakramen met dezelfde breedte verticaal. Het koppelsysteem is geschikt voor alle type FAKRO dakramen. Van tuimeldakramen tot uitzet-tuimeldakramen.
Bij dieper geplaatste dakramen “J” is alleen een horizontale combinatie mogelijk.

De koppelafstand tussen de ramen bedraagt standaard 10 cm. Een andere tussenafstand is op aanvraag ook mogelijk, met een minimum van 4mm. Bij het plaatsen van rolluiken op verticaal geplaatste dakramen dient een afstand van 20 cm aangehouden te worden.

Uitvoering: sterk geprofileerde dakbedekking (KH)
Afstand tussen de dakramen: standaard 10cm, ander op aanvraag
Combinatiemogelijkheden: verticaal en/of horizontaal
Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een RAL kleur naar wens
Inbouwdiepte: N (+3 cm), V (0) of J (-3 cm)

Voorbeelden van veelvoorkomende blokcombinaties
