Lichttunnels

De FAKRO lichttunnel brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaatst kunnen worden. FAKRO heeft meerdere soorten lichttunnels in haar assortiment, geschikt voor nagenoeg elke gewenste situatie.

Heeft u een obstakel op de tussenliggende ruimte, waar de tunnel doorheen moet, dan kunt u voor een flexibele buis gaan. Heeft u een open ruimte, dan is de vaste buis zeer geschikt. Elke lichttunnel heeft aan de zichtbare onderzijde een plafondarmatuur dat oogt als een spotje aan het plafond. Dit oogt niet alleen esthetisch mooi, maar is ook praktisch dankzij de prismatische ruit die het natuurlijke licht geleidelijk verdeeld.

Bekijk de verschillende mogelijkheden in onderstaand overzicht.

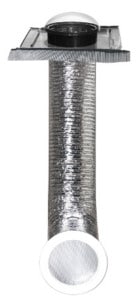

Lichttunnel met flexibele buis

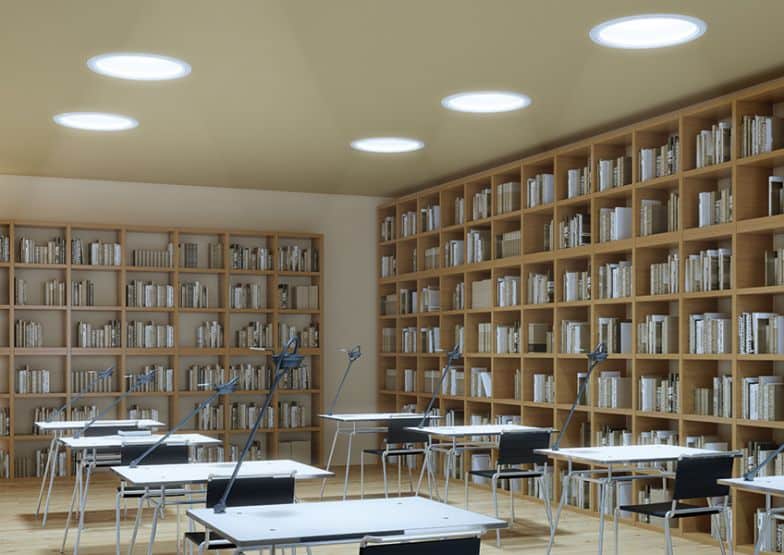

De lichttunnel brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaats kunnen worden. Dankzij de lichttunnel kan natuurlijk licht het gebouw binnen verlichten. Het is een extra lichtbron in (woon)ruimten waar natuurlijk licht niet kan schijnen zoals in badkamers, kleedkamers, gangen, trappen en kelders. Dit zorgt voor een groter comfort en verminderd het gebruik van elektriciteit.

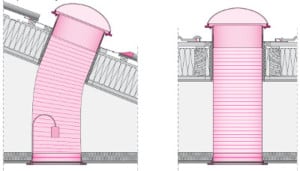

De SLT lichttunnel vervoert het licht vanuit de koepel op het dak, door een reflecterende flexibele buis. Vervolgens wordt het licht gelijkmatig verdeeld over de ruimte, dankzij het prismatische effect van de plafondarmatuur.

Eigenschappen van de lichttunnel

  • De lichttunnel is opgebouwd uit de volgende elementen: de lichtkoepel, een lichtdoorlatende buis, plafondarmatuur met prismatische ruit en een montagekit.
  • De reflecterende flexibele buis bestaat uit een gemetalisseerde folie, versterkt met staaldraad met een diameter van 1,2 mm. De standaardlengte van 2,1 m maakt het gemakkelijk om rond obstakels te kunnen werken en daardoor wordt de installatie makkelijker en minder tijdrovend.
  • De speciaal gemaakte gootstukken zorgen voor een naadloze aansluiting en zijn gemakkelijk te monteren.
  • Lichttunnels zijn beschikbaar voor hellende daken van 12 graden tot 60 graden en voor platte daken.
  • 3 typen gootstukken: voor vlakke, geprofileerde of extra geprofileerde dakbedekkingen.
  • 7 jaar garantie op de lichttunnel elementen.

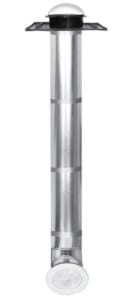

Lichttunnel met vaste buis

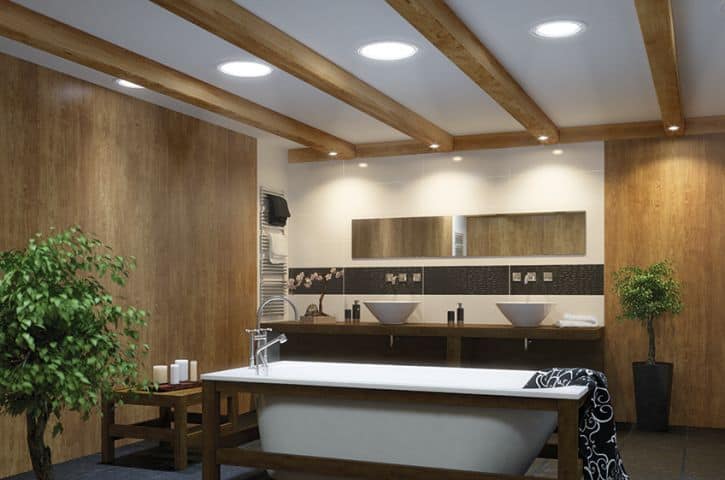

De FAKRO lichttunnel SRT brengt de juiste hoeveelheid natuurlijk licht binnen in (woon)ruimten waar geen dakramen of verticale ramen geplaatst kunnen worden. De lichttunnel heeft een vaste buis gemaakt van reflecterend aluminium, bedekt met zilverkleurige reflecterende coating die 98% van het licht doorlaat. De binnenkant van de buis werkt als een spiegel. Dit type van lichtdoorlatende buis zorgt ervoor dat er een grote hoeveelheid daglicht in de ruimte komt.

De lichttunnel past in elk huis, maar door de hoge effectiviteit is deze lichttunnel ook uitermate geschikt in gebouwen waar het daglicht een grote afstand moet afleggen (tot 12 m).

De lichttunnel is opgebouwd uit de volgende elementen: de lichtkoepel, een vaste buis met een lengte van
2,1 m, knikstuk, plafondarmatuur met prismatische ruit en een montagekit.

Eigenschappen van de lichttunnel

  • De vaste buis is gemaakt van reflecterend aluminium, bedekt met een zilverkleurige reflecterende coating die tot 98% licht doorlaat tot de onderliggende ruimte (in vergelijking, een nieuwe spiegel heeft een lichtdoorlaatbaarheid van 90-95%).

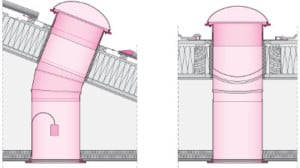

  • Onderdeel van de installatiekit is een hoekstuk, dat de mogelijkheid geeft de hoek van de lichttunnel aan te passen om installatie obstakels te vermijden.
  • Het gootstuk zorgt voor een naadloze aansluiting en is gemakkelijk te monteren. In het midden van het gootstuk is een reflecterende ring bevestigd.
  • Toepasbaar bij dakhellingen tussen de 15 en 60 graden of in platte daken.
  • 3 typen gootstukken: voor vlakke, geprofileerde of extra geprofileerde dakbedekkingen.
  • 25 jaar garantie op de buis elementen.
  • 7 jaar garantie op de overige lichttunnel elementen.

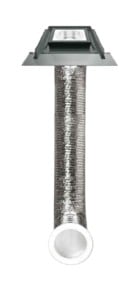

Vlakke lichttunnel met flexibele buis

De FAKRO lichttunnel SF_ brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaatst kunnen worden. Dankzij de lichttunnel kan natuurlijk licht het gebouw binnen verlichten. Het is een extra lichtbron in vertrekken waar natuurlijk licht niet kan schijnen zoals in de badkamer, kleedkamers, gangen, trappen en kelders. Dit zorgt voor een groter comfort en verminderd gebruik van elektriciteit.

De lichttunnel vervoert het licht, vanuit de vlakke glasplaat op het dak, door een reflecterende flexibele buis. Vervolgens wordt het licht gelijkmatig verdeeld over de ruimte dankzij het prismatische effect van de plafondarmatuur.

De SF_ lichttunnel is leverbaar in twee uitvoeringen:

  • SF_: standaard uitvoering met reflecterende buis. Verlicht de ruimte onder het plafondarmatuur.
  • SF_-L: voorzien van volledig transparante vlakke glasplaat dat gelijktijdig de tussenliggende zolderruimte én de ruimte onder het plafondarmatuur verlicht.

Eigenschappen van de lichttunnel

  • De lichttunnel is opgebouwd uit de volgende elementen: de vlakke glasplaat, een lichtdoorlatende buis, plafondarmatuur met prismatische ruit en een montagekit met geïntegreerd gootstuk voor geprofileerd dak (SFL) of leien dak (SFH).>
  • De reflecterende flexibele buis bestaat uit een gemetalisseerde folie, versterkt met staaldraad met een diameter van 1,2 mm. De standaardlengte van 2,1 m maakt het gemakkelijk om rond obstakels te kunnen werken en daardoor wordt de installatie makkelijker en minder tijdrovend.
  • De speciaal gemaakte gootstukken zorgen voor een naadloze aansluiting en zijn gemakkelijk te monteren.
  • Lichttunnels zijn beschikbaar voor hellende daken van 12 graden tot 60 graden en voor platte daken.
  • 3 typen gootstukken: voor vlakke, geprofileerde of extra geprofileerde dakbedekkingen
  • 7 jaar garantie op de lichttunnel elementen.

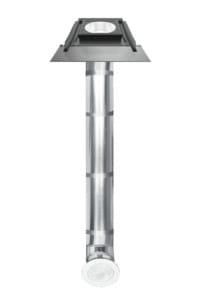

Vlakke lichttunnel met vaste buis

De SR_ lichttunnel brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaatst kunnen worden. De lichttunnel heeft een vaste buis gemaakt van reflecterend aluminium, bedekt met zilverkleurige reflecterende coating die 98% van het licht doorlaat. De binnenkant van de buis werkt als een spiegel. Dit type van lichtdoorlatende buis zorgt ervoor dat er een grote hoeveelheid daglicht in de ruimte komt.

De lichttunnel past in elk huis, maar door de hoge effectiviteit is deze lichttunnel ook uitermate geschikt in gebouwen waar het daglicht een grote afstand moet afleggen (tot 12 meter).

De lichttunnel is opgebouwd uit de volgende elementen: de vlakke glasplaat, een vaste buis met een lengte van 2,1 meter, knikstuk, plafondarmatuur met prismatische ruit en een montagekit met geïntegreerd gootstuk voor geprofileerd dak (SRL) of leien dak (SRH).

De SR_ lichttunnel is leverbaar in twee uitvoeringen:

  • SR_ : standaard uitvoering met reflecterende buis. Verlicht de ruimte onder het plafondarmatuur.
  • SR_-L : voorzien van volledig transparante vlakke glasplaat dat gelijktijdig de tussenliggende zolderruimte én de ruimte onder het plafondarmatuur verlicht.

Eigenschappen van deze lichttunnel

  • De vaste buis is gemaakt van reflecterend aluminium, bedekt met een zilverkleurige reflecterende coating die tot 98% licht doorlaat tot de onderliggende ruimte (in vergelijking, een nieuwe spiegel heeft een lichtdoorlaatbaarheid van 90-95%).
  • Onderdeel van de installatiekit is een hoekstuk, dat de mogelijkheid geeft de hoek van de lichttunnel aan te passen om installatie obstakels te vermijden.
  • Het gootstuk zorgt voor een naadloze aansluiting en is gemakkelijk te monteren. In het midden van het gootstuk is een reflecterende ring bevestigd.
  • Toepasbaar bij dakhellingen tussen de 15 en 60 graden of in platte daken.
  • 3 typen gootstukken: voor vlakke, geprofileerde of extra geprofileerde dakbedekkingen.
  • 25 jaar garantie op de buis elementen.
  • 7 jaar garantie op de overige lichttunnel elementen.

Toebehoren voor lichttunnels

Lichttunnel configurator

Met de lichttunnel configurator van Fakro kunt u in een aantal simpele stappen bepalen welke lichttunnel en hoeveel u nodig heeft voor de ruimte waarin u ze wilt toepassen. Na alle vragen beantwoord te hebben, krijgt u een lijst met mogelijkheden. Heeft u vragen, neem dan contact met ons op.

Gootstukken voor lichttunnels

SLL gootstuk

Het SLL gootstuk is geschikt voor een vlakke overlappende dakbedekking voor hellend dak met een dikte tot 5 mm, zoals leien.



SLL gootstuk
SLH gootstuk

Het SLH gootstuk is geschikt voor geprofileerde dakbedekking voor hellend dak tot 90 mm profielhoogte, zoals dakpannen.

 SLH gootstuk



Platdaksysteem SLP + SFP

Het platdaksysteem SLP + SFP wordt gebruikt wanneer er geen mogelijkheid is om standaard verticale ramen of dakramen te plaatsen. De speciaal ontworpen lichttunnel bestaat uit een SFP metalen opstand met SLP storaxschuimkraag.

SLP gootstuk                                   SFP opstand

       SLP  gootstuk                                 SFP opstand

Toebehoren voor lichttunnels

SLO elektrische lamp

De SLO elektrische lamp dient als alternatieve verlichting van een donkere ruimte. De lamp is gemonteerd in de lichttunnel.

                          SLO elektrische lamp
SLM buisverlengstuk voor de flexibele reflecterende buis

De uitbreidingsset bestaat uit: verbindingsring, 120 cm reflecterende buis, installatie tape. Het is ook mogelijk om de reflecterende buis in andere lengtes te bestellen namelijk in veelvouden van 30 cm (60 cm, 90 cm, 150 cm).

                    SLM buisverlengstuk voor flexibele buis
SRM buisverlengstuk voor de vaste buis

SRM buisverlengstuk voor de vaste buis. Het is een vaste, zilverkleurige aluminium buis met een lengte van 61 cm.

                               SRM buisverlengstuk voor vaste buis
SRK bocht

De SRK bocht verandert de hoek van de reflecterende buis binnen 0 – 65°.

                         SRK knikstuk
SLC ophanging voor SLT

De SLC ophanging wordt gebruikt wanneer de totale lengte van de flexibele buis groter is dan 5 meter. Door deze ophanging wordt het gewicht van de buis beter verdeeld. Dit zorgt ervoor dat de buis niet loslaat.

SLC ophanging
SRC ophanging voor SRT

De SRC ophanging wordt gebruikt wanneer de totale lengte van de vaste buis groter is dan 4 meter. Door deze ophanging wordt het gewicht van de buis beter verdeeld. Dit zorgt ervoor dat de buis niet loslaat.

SRC ophanging
