Gootstukken

De gootstukken zijn ontworpen voor een perfecte, energie-efficiënte en waterdichte aansluiting tussen dak en dakraam.

Alle originele VELUX installatieproducten zijn op maat gemaakt en ontworpen om perfect aan te sluiten. Dit maakt een duurzame, energie-efficiënte en betrouwbare montage eenvoudiger dan ooit. Elke stap in het montageproces is bewust uitgedacht om het gehele proces zo snel, eenvoudig en logisch mogelijk te maken.

Standaard of verdiepte montage




Het juiste gootstuk bij uw dakraam




Standaard montagediepte

40mm Verdiepte montage

De nieuwe generatie VELUX dakramen biedt twee mogelijkheden voor montage: standaard of verdiept.

Verdiepte montage biedt een strak, gestroomlijnd uiterlijk, zit 40 mm dieper in de dakconstructie en biedt architecten meer ontwerpvrijheid.

Om het halen van de opgegeven energieprestaties zo waarschijnlijk mogelijk te maken, raden wij aan het dakraam in te bouwen met een gootstuk voor verdiepte inbouw.

Er zijn originele VELUX gootstukken verkrijgbaar voor alle typen dakbedekking.

Ieder gootstuk is bovendien precies op maat gemaakt om een dakraam snel en eenvoudig in het dak te monteren, welke maat of combinatie het ook is.

Vergeet daarom niet om bij uw nieuwe dakraam het juiste gootstuk te bestellen. Lees hieronder meer over gootstukken.

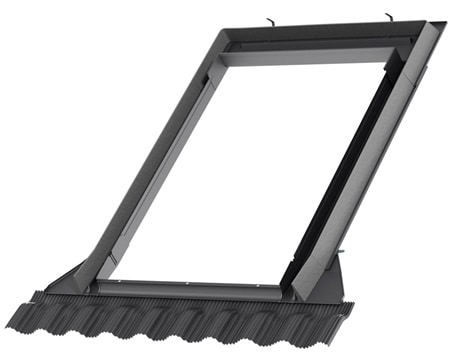

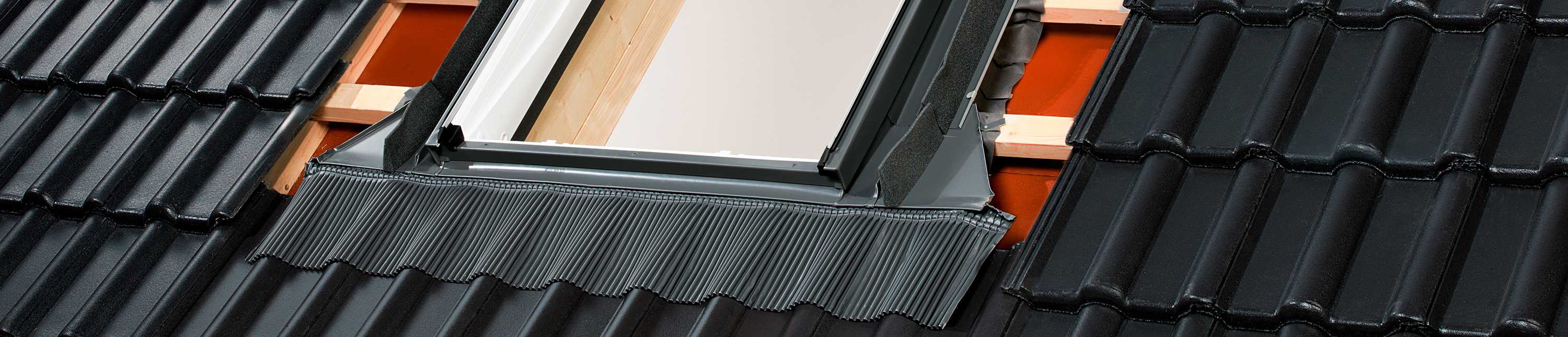

Gootstuk EDW (voor normale inbouwdiepte)

  • Voor geprofileerde dakbedekking tot maximaal 120mm profielhoogte
  • Geschikt voor een dakhelling tussen 15 en 90 graden
  • Toepassing voor o.a. dakpannen, golfplaten, riet…..
  • Gemaakt van hoogwaardig aluminium
  • Zelfde kleur als het lijstwerk van het dakraam, ombergrijs NCS S 7500-N

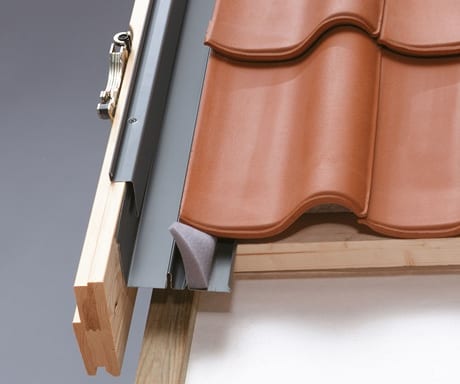

Gegolfde dakmaterialen

– Type EDW 0000-

Voor gegolfde dakmaterialen met een maximale profielhoogte van 120 mm.

– Type EDW 2000-

Bevatten een isolerend kader (BDX) en een onderdakkraag (BFX)

Gootstuk EDJ (-40 mm verdiepte inbouw)

  • Met dit gootstuk kan het dakraam 40mm verdiept ingebouwd worden
  • Voor geprofileerde dakbedekking tot maximaal 90mm profielhoogte
  • Geschikt voor een dakhelling tussen 20 en 90 graden
  • Toepassing voor o.a. dakpannen, golfplaten…
  • Gemaakt van hoogwaardig aluminium
  • Zelfde kleur als het lijstwerk van het dakraam, ombergrijs NCS S 7500-N

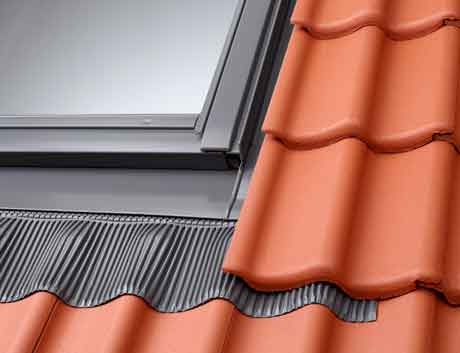

Verzonken gootstuk voor gegolfde dakmaterialen

-Type EDJ 2000 –

40 mm dieper in het dak.

Esthetisch uitzicht en verbeterde isolatie. Voorkomt bouwknooppunten.

In gegolfde dakmaterialen met een maximum profielhoogte van 90mm of platte pannen.

Het gootstuk bevat:

  • Isolerend kader (Type BDX). Voor een perfecte isolatie rond het dakvenster zodat bouwknopen vermeden worden.
  • Onderdakkraag (Type BFX). Voor de verbinding tussen onderdak en dakraam.
  • Uitschuifbare afvoergoot voor afvoer van lekwater op het onderdak.

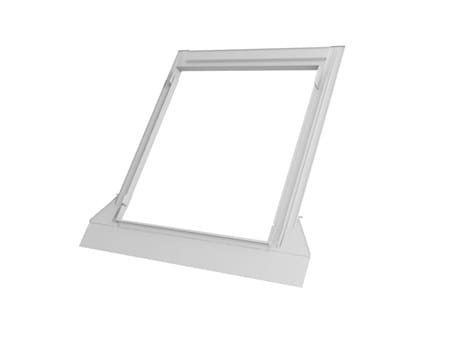

Gootstuk EDL (voor normale inbouwdiepte)

  • Voor vlakke dakbedekking tot 2x8mm (totaal maximaal 16mm)
  • Geschikt voor een dakhelling tussen 15 en 90 graden
  • Toepassing voor o.a. leien, singles, bitumen….
  • Gemaakt van hoogwaardig aluminium
  • Zelfde kleur als het lijstwerk van het dakraam, ombergrijs NCS S 7500-N

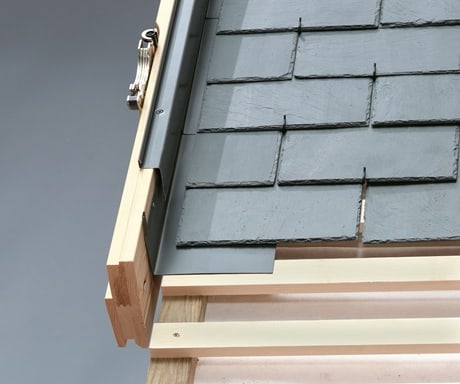

Vlakke dakmaterialen

– Type EDL 0000 –

Voor vlakke dakmaterialen. Maximale dikte: 16 mm.

– Type EDL 2000-

Bevat een isolerend kader (BDX) en een onderdakkraag (BFX)

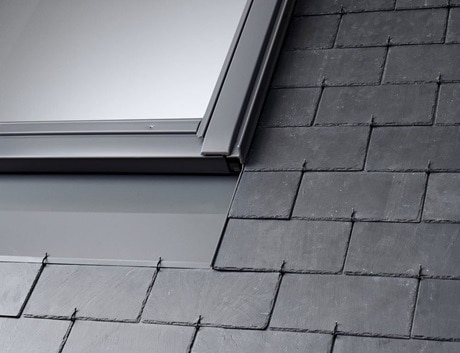

Gootstuk EDN (-40 mm verdiepte inbouw)

  • Met dit gootstuk kan het dakraam 40mm verdiept ingebouwd worden
  • Voor vlakke dakbedekking tot 2x8mm (totaal maximaal 16mm)
  • Geschikt voor een dakhelling tussen 20 en 90 graden
  • Toepassing voor o.a. leien, singles, bitumen….
  • Gemaakt van hoogwaardig aluminium
  • Zelfde kleur als het lijstwerk van het dakraam, ombergrijs NCS S 7500-N

Verzonken inbouw voor leien of vlakke dakmaterialen

– Type EDN 2000 –

40 mm dieper in het dak.

Estetisch uitzicht en verbeterde isolatie. Voorkomt bouwknooppunten.

In vlakke dakmaterialen zonder sluiting, dubbele dekking met een maximum dikte van 2x8mm.

Het gootstuk bevat:

  • Isolerend kader (Type BDX). Voor een perfecte isolatie rond het dakvenster zodat bouwknopen vermeden worden.
  • Onderdakkraag (Type BFX). Voor de verbinding tussen onderdak en dakraam.
  • Uitschuifbare afvoergoot voor afvoer van lekwater op het onderdak.

Gootstuk EW (voor normale inbouwdiepte)

  • Renovatiegootstuk voor het vervangen van bestaande VELUX dakramen
  • Toe te passen op bestaande dakramen die gemonteerd zijn voor 2001
  • Voor geprofileerde dakbedekking tot maximaal 120mm profielhoogte
  • Geschikt voor een dakhelling tussen 15 en 90 graden
  • Toepassing voor o.a. dakpannen, golfplaten, riet…..
  • Gemaakt van hoogwaardig aluminium
  • Zelfde kleur als het lijstwerk van het dakraam, ombergrijs NCS S 7500-N

Dakraam kan vervangen worden met behoudt van de binnen betimmering

Gootstuk EL (voor normale inbouwdiepte)

  • Renovatiegootstuk voor het vervangen van bestaande VELUX dakramen
  • Toe te passen op bestaande dakramen die gemonteerd zijn voor 2001
  • Voor vlakke dakbedekking tot 2x8mm (totaal maximaal 16mm)
  • Geschikt voor een dakhelling tussen 15 en 90 graden
  • Toepassing voor o.a. leien, singles, bitumen….
  • Gemaakt van hoogwaardig aluminium
  • Zelfde kleur als het lijstwerk van het dakraam, ombergrijs NCS S 7500-N

Dakraam kan vervangen worden met behoudt van de binnen betimmering

Voordelen van het renovatiegootstuk




De binnenafwerking blijft intact

Perfecte integratie in het dak

Voor elk type dak

Koppelgootstukken EKW/EKX/EBW/EKL/EKJ (Gootstukken voor meerdere dakvensters)

Gootstukken zijn een must. Ze zorgen voor een perfecte integratie in het dak en voor een waterdichte verbinding tussen dak en venster.

Elk dakvenster heeft nood aan een gootstuk voor de veilige afvoer van water. VELUX maakt de keuze van een gootstuk in functie van het dakmateriaal en het type dak eenvoudig.
De gootstukken zijn beschikbaar in aluminium, koper, zink-titaan vel en gekleurd aluminium.

Als u kiest om dakvensters boven en/of naast elkaar of dakvensters met vaste glaselementen te plaatsen, heeft VELUX een specifiek gootstuk ontworpen voor uw project.

  • EKW/EKX voor normale inbouwdiepte
  • EBW/EKL/EKJ voor 40 mm verdiepte inbouw
  • Zelfde toepassing en eigenschappen als standaard gootstukken
  • Bedoeld om dakramen naast en boven elkaar te kunnen plaatsen

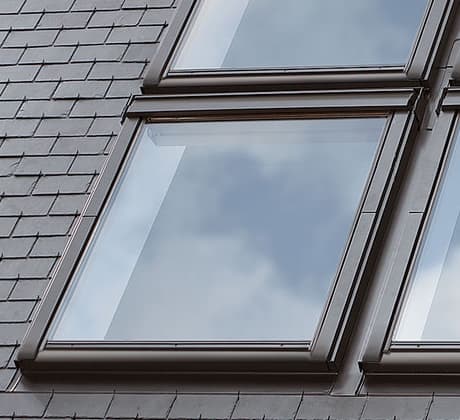

Koppel-gootstukken




Voor vensters naast elkaar

Gootstuk type EKW/EKL 0021: voor 2 identieke dakvensters naast elkaar met een tussenafstand van 100mm (E).

Voor andere tussenafstanden of voor CABRIO balkonvensters, gelieve ons te contacteren.

Voor vensters boven elkaar

Gootstuk type EKW/EKL 0007: voor vensters boven elkaar met een tussenafstand van 100 mm (E). Toe te voegen: gootstuk EDW/EDL voor het onderste dakvenster.

Opgelet: voor de plaatsing van rolluiken op boven elkaar geplaatste dakvensters is een tussenafstand van 250 mm nodig.

Voor andere tussenafstanden of voor CABRIO balkonvensters, graag eerst contact met ons opnemen.

Voor vensters boven en/of naast elkaar

Gootstuk type EKW/EKL 0001-0006: voor dakvensters naast en/of boven elkaar met een tussenafstand van 100 mm(E).

Voor andere tussenafstanden of voor CABRIO balkonvensters, gelieve eerst met ons contact op te nemen.

Opgelet: Voor de plaatsing van rolluiken op boven elkaar geplaatste dakvensters is een tussenafstand van 250 mm nodig.

Koppelgootstukken EKW/EKX/EBW/EKL/EKJ (Gootstukken voor meerdere dakvensters)

Gootstukken zijn een must. Ze zorgen voor een perfecte integratie in het dak en voor een waterdichte verbinding tussen dak en venster.

Elk dakvenster heeft nood aan een gootstuk voor de veilige afvoer van water. VELUX maakt de keuze van een gootstuk in functie van het dakmateriaal en het type dak eenvoudig.
De gootstukken zijn beschikbaar in aluminium, koper, zink-titaan vel en gekleurd aluminium.

Als u kiest om dakvensters boven en/of naast elkaar of dakvensters met vaste glaselementen te plaatsen, heeft VELUX een specifiek gootstuk ontworpen voor uw project.

  • EKW/EKX voor normale inbouwdiepte
  • EBW/EKL/EKJ voor 40 mm verdiepte inbouw
  • Zelfde toepassing en eigenschappen als standaard gootstukken
  • Bedoeld om dakramen naast en boven elkaar te kunnen plaatsen

Koppelgootstukken




Voor een dakvenster + een gevelelement



Voor de combinatie van een dakvenster met een gevelelement VFE
– Gootstuk type EFW: Voor gegolfde dakmaterialen en tegelpannen
– Gootstuk type EFL:  Voor leien en vlakke dakmaterialen

Contacteer ons voor combinaties met meerdere gevelelementen.

Geschikt voor plaatsing op een dakhelling tussen 15 et 55°

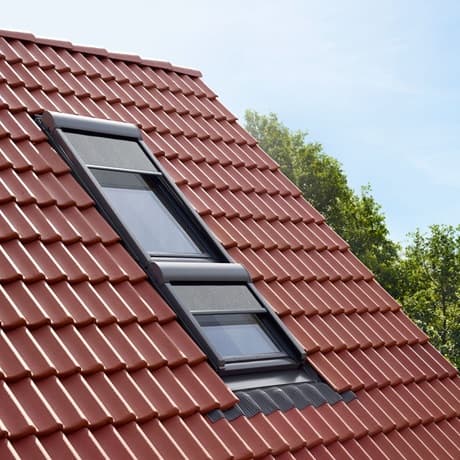

Voor een dakvenster + vast glaselement



Voor de combinatie van een dakvenster met een vast glaselement GIL/GIU.
-Gootstuk ETW voor gegolfde dakmaterialen en tegelpannen. ( gootstuk EDW bijvoegen)
-Gootstuk ETL leien en vlakke dakmaterialen. ( gootstuk  EDL bijvoegen)

Geschikt voor plaatsing op een dakhelling tussen 15 en 90°

Voor doorstap naar terras



Gootstuk type EEW: Voor bovenste element met gegolfde dakmaterialen
Gootstuk type EEL: Voor bovenste element met vlakke dakmaterialen

+ Gootstuk type EEX: Voor onderste element

Geschikt voor plaatsing op een dakhelling tussen 35 en 53°
